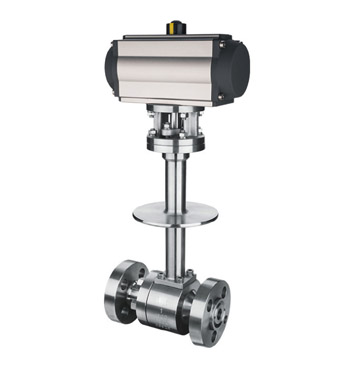

氣動低溫球閥
發布時間: 2019-10-24 20:43:28
【主要技術參數】
氣動低溫球閥概述：
氣動低溫球閥指使用介質溫度在-40℃～ -196℃的球閥，用于低溫和深冷介質的管理系統。閥門經過特殊的低溫處理，確保材料的低溫性能，在低溫工況中運行時，不會因為溫度變化造成變形而導致泄漏。氣動低溫球閥閥蓋采用長頸結構，其目的保護填料函的功能，使填料函處于離低溫較遠的位置，保證填料的密封效果。長頸的頸長可根據使用溫度和保冷材料的厚度，來選擇不同的長度。
氣動低溫球閥應用：
氣動低溫球閥適用于的各種管路上，用于截斷或接通管路中的介質，選用不同材質，可分別適用于不同的溫度和介質，最低工作溫度為-196℃，使用介質通常為液氦、液氫、液化天然氣、液氮、液氧等低溫流體。
氣動低溫球閥參數：
氣動低溫球閥可選功能：
氣動低溫球閥參數：
| 公稱通徑 | DN15～DN300(mm) |
| 公稱壓力 | 1.0、1.6、2.5MPa |
| 連接形式 | 法蘭式 |
| 結構形式 | 加長桿 |
| 驅動形式 | 壓縮空氣4-7bar |
| 動作范圍 | 0～90° |
| 閥芯結構 | O型閥芯 |
| 閥體材質 | 不銹鋼 |
| 密封材料 | PEFE、PPL、304、316 |
| 使用介質 | 液化天然氣、液氮等低溫流體 |
| 控制方式 | 開關式(快速兩位切斷)、調節型(閥門定位器4～20mA信號) |
氣動低溫球閥可選功能：
| 驅動方法 | 壓縮空氣(可帶手輪) |
| 供氣壓力 | 0.4-0.7mpa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 |
單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL) |
| 可選附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
